Blender 2.82 用アドオンセットができてしまった

 昨年の１２月２６日に到着していながら未だに使用していない VivoBookFlip14 。

主たる要因はこれまで日常的に使っていた自作の Blender2.7 用プラグインの 2.8 以降への移植ができていない為でした。

で、長い間悩んだのですが、パネルにボタンを追加して機能を追加する…という記事を見つけまして。アレ、１個パネルを作って、そこに今まで作った機能を全部ボタンとして追加すれば良くね？

と、思い立って２日…完成してしまった。

数か月悩んだものが数日で解決する事もあるのが開発の怖い所。ただ、「すべからく努力～」と言わないまでも、悩み続けないと辿り着けないんですよねえ。

そして、コレまで Blender 用に作ったスクリプトの内、主要な６個の機能をまとめたのですが…総ソースコード３００行以下。

print 文の削除等整理をしたのも有るけど、圧縮の必要も無いコンパクトサイズになりました。

公開に当たって一応面倒だけど注意を書かねば。

１．使用してどんな不利益が生じても責任は負いません。

２．改造、再配布はしても良いけどこのソースコードで直接商売をする事は禁止します。（当アドオンを使ってモデリングデータ等の商品を作る事は構わないけど、出版物に直接コードを載せる等は禁止という事です。居ないとは思いますが）

３．バグ等を見つけたら下にコメントを貰えると助かります。

ダウンロード

では、コレで３回目の説明になる機能もありますが、各機能の説明おば。

まず、インストールの仕方は省略させて頂くとして、インストール後は３ＤＶｉｅｗに通常ショートカットＮキーで呼び出せるサイドバーの「100H_Addon」タブとして実装されます。

パネルの下に各機能がボタンとして実装されるのですが、現在は「オブジェクトモード」と「アーマチュア編集モード」で表示される内容が異なります。

• Set Bone Roll Zero

アーマチュア編集モード時に表示されるボタンです。

選択したボーンのみロール値を０にします。※現状ではオブジェクトモード時にアーマチュアが選択されている必要があります

これが

こうなる。

ロール値が０じゃないと不都合がある場合に使います。通常は全選択して全て０という使い方が主になります。

• Sort VG by the Name & Sort VG by Hierarchy

それぞれ、オブジェクトモード時に表示されるボタンです。

頂点グループ（以後ＶＧ）を設定してあるオブジェクトを選択後に(220306更新時に意味が無かったのでこの制限を削除しました)ボタンを押すと、

それぞれ名前順／ボーン継承順位順にＶＧの並べ直しを行います。

これが…

名前順の場合

継承順の場合

尚、継承順については私も深く理解できておらず、ボーンに関連付けされていないＶＧの順位等がどう並ぶのか？等不透明な部分があります。

• Pruning Idle VG

オブジェクトモード時に表示されるボタンです。

ＶＧ設定済みのメッシュオブジェクトを選択してこのボタンを押すと、全頂点を検索し、未使用ＶＧを削除します。

今回は Dummy~ と命名したＶＧは頂点で使用していないので…

これが

こうなる

以降は順を追って説明します。

そもそも、私のモデリング／リギング方法の都合で、左半身のみ編集／リギングを行う→左右リギング済みのモデルを作る→編集用に左半身のみの状態に戻す。という作業の自動化の為にアドオンを作成していました。

標準機能で上手く行かなかった部分をアドオンで補っていたので、順を追って説明します。

• Append LR to Bonenames

アーマチュア編集モード時に表示されるボタンです。

選択したボーンのみ名前の最後に左右を示す.L .R を付加します。※現状ではオブジェクトモード時にアーマチュアが選択されている必要があります

標準機能であるアーマチュアコンテクストメニュー（右クリック）→名前→自動ネーム（左右）でも挙動は同じなのですが、Ｘの中心位置の取り方がシビアだった為作りました。

本アドオンでは＋－0.0001の範囲内のボーンはリネームしません。又、範囲内に入ったボーンは改めてＸの座標を０にセットし直します。

又、あらかじめリネームする前に .L .R が語尾についていた場合一旦削除してからリネームを行う為、連続して使用しても～.L.L といった名前にはなりませんが、故意にそういった名前を作りたい場合や、最初から～.L と～.R が混在した場合は挙動があやしくなる事をご了承ください。

• Pair VG Maker

オブジェクトモード時に表示されるボタンです。

～.L ～.R の左右を追加した名前のＶＧ設定済みのメッシュオブジェクトを選択してこのボタンを押すと、対になるＶＧを追加します。

これが

こうなる

その後は標準機能で左右リギング済みオブジェクトを作る

まず、編集モードでアーマチュアを選択し、アーマチュアコンテクストメニュー（右クリック）→対称化

次にオブジェクトモードでリギング済みメッシュオブジェクトを選択し→モディファイアーを追加→ミラー

そしてミラーをＸ軸にチェックを入れて（デフォルトでは入っている）「適用」

これで、リギング済み左右モデルができるハズ。

• Halving Object

オブジェクトモード時に表示されるボタンです。

左右対称にリギングしたメッシュオブジェクトに影響を与えるアーマチュアを選択し、このボタンを押すと、アーマチュア／影響を受けたメッシュオブジェクトが半分の状態に戻ります。

又、ボーン名称、ＶＧ名称も左右を示す接尾語が抜けます。

これが

こうなる

ふう、コーディングよりはるかにココのブログページの更新の方が時間がかかりました。

今回初めてグーグルドライブを使ったファイル共有を使ってみましたが…、モロに本名が出てますね…グーグルのユーザー登録はお金が絡む事案があるので偽名を使わなかったのですが、メールアドレスで登録している意味がないというか、グーグルにユーザーを守る気が無さ過ぎるというか…せめてニックネームのみ表示が無いのかよ…

…ちなみに、今回のプラグイン、ほとんど枕元で作りました。寝る前に思い立ってパパっと…そう、アノ中華ＰＣで。

存外、幸運を呼ぶＰＣなのかもしれないですね。

※以下、２２年３月６日追加分

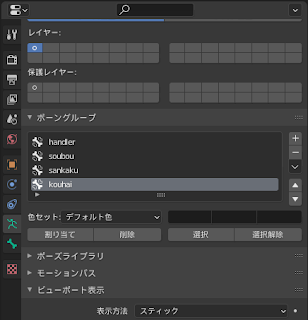

• Sort Bone group

ポーズモード時に表示されるボタンです。

これが

こうなる

…見たまんま名前順に並べ直します。アクティブなボーングループがインデックスを注視したままなので変わってしまう事が有る点に注意。※２２年６月６日修正しました

• Copy Pose Mode hide flag to Edit Mode

アーマチュア編集モード時に表示されるボタンです。

エディットモードがこの状態

ポーズモードのボーン隠蔽がこの状態で

こうなる

オブジェクトモードで選択されているアーマチュアのポーズモードでのボーン隠蔽状態を編集モードへコピーします。

※以下、２２年３月24日追加分

※２２年６月６日同機能のバグを修正してアップデートしました

• Show the active gloup bones

ポーズモード時に表示されるボタンです。

オブジェクトモードでボーンオブジェクトを選択した上で、ポーズモードにして

こういったボーンを隠した状態で…

ボーングループをアクティブにしてボタンを押すと

こうなる（例だと僧帽筋のボーングループだったのでこうなりました）。

ちなみに、アクティブなグループのボーンを表示するだけで他のグループには影響が無い為、表示されていたボーンが隠される…といった事はありません。

Vivo Book Flip14 TM420IA を開けてみた。

いや、流石に９万円以上もする新品を開けるのは怖いですね。保障から外れちゃうし。壊れたら泣くに泣けないし。とは言え、開けなくてはいけないのです。ジャンクバカの魂的な話…も３割くらいは有るんですけどね。

Vivo Book Flip14 には要らない物が一つある。そう、Windows10 です。

なら Linux で上書きすれば良いだろって話なのですが、後々必要になっても困るので SSD を載せ替える事にしました。ちょうど、以前組んだゲーム用ＰＣで認識できなかった NVMe SSD があったので、こいつに換装して Linux Mint をインストールします…

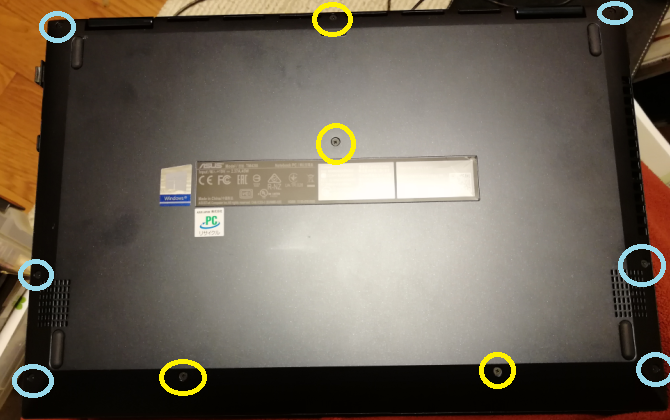

• まずは背面。

備忘録ですから、コレは覚えておかなくては…

水色で示した部分が短いネジ、黄色で示した部分が長いネジだったハズ。全部が一緒ではなかったんですよね。

ちなみに底板はプラスチックというかポリカーボネートのようです。※公式でアルミ製とされているようです。

• 開けてみる。

まず目につくのはでっかい冷却ファン。

Ryzen を冷やすならこれくらいデカいファンは必須です。若干ヒートパイプが長すぎる気がしないでもないですが。

またこの排気ファンは左側面（向かっては右側）に排熱する為、左側面のインターフェースがＵＳＢ２．０の１個のみになってしまいました。

逆に右側には３．０等もついているのですが…前回書いた怪しい激安中華ノートのように左に３．０、右に２．０の方が正解です。

右に繋げたいのは低速でも構わないマウスやゲームパットであり、左手側には高速アクセスが必要な記憶デバイス系を繋ぎたいですからね。

又、右にＨＤＭＩや電源端子もありますが、マウスの邪魔になるのでコレも左が正解。

という訳で、ファンの配置の為に相当操作性を犠牲にしてしまった感じです。ここらの設計は見直して欲しい所。…というか、他のメーカーは当然と言うか後方に排熱してますよね。

• バッテリーは中国製

いや、ほとんどのパーツは中国製なのですが、中国語、英語、日本語、ハングルが並びますが、とどのつまり中国製です。

まあ、いつも書きますが爆発しなければ良いデス。

• ＳＳＤはキングストン

上の全体像でバッテリーの上にあった銀色の四角い一角。これは基盤についているクリップに留められている放熱シールドでして、これを外すと…

中から目当てのＳＳＤと更にシールドされたメモリが出てきます。

あと、ネジや端子がちゃんと組み付けてあるかを赤マジックで人の手でチェックしているのは偉いと思うのですが、端子にインクが載ってしまっているのは大丈夫なんでしょうか…

• メモリはサムスン製

さて、メモリのシールドをとっ外すとなんとＤＩＭＭスロットにメモリが刺さっていました。

刺さっていたのは４ＧＢのサムスン製メモリ。裏面にさらにスロットがあるのか、ボード直付けかは解らなかった（これ以上分解するのは流石に怖い）のですが、コレを８Ｇや１６Ｇに交換する事はできそうです。ただ、そうしたとしてもデュアルチャンネルで動作するのは８ＧＢまでで、余剰分はシングルチャンネル動作をする為、設定できるのならばシングルチャンネル分はメモリディスク等に割り当てたいですね。

さて、現在はＳＳＤの組み換えも済み、画像は載せていませんが LinuxMint20.1 のインストールも完了しました。起動させると８コア８スレッド中なんのアプリも起動しなければ４スレッドが休眠に入るほどパワーに余裕があります。

又、取り外す時にうっかり元のＳＳＤに傷を入れてしまいました…多分動くと思うけど…まあ今後 Windows を使う事はあるまい。

未だに Blender のアドオン移植が上手く行っていない関係でほとんど使用できていないのですよね。本当は正月休みに使う為に値下がりを年末ぎりぎりまで待って購入したのに。早くモデリングに使いたいものです。

Shenzhen Grezoo Electronic 製ノートパソコンを分解してみた

 以前ハードオフで購入した怪しげな中華ＰＣ。結局 Linux Mint20.1 Mate の正式版をインストールしたのですが、魔が差して分解。

…衝撃的な内容でしたよ

はい。

この下部の左右、ちょうどキーを叩いていると手首が乗るあたりのさび付いたこのパーツ…

重りなんです。

たしかにね、画面開くとモニターとの重量のバランスが悪くてひっくり返っちゃうしね。

…ってヲイ。

モバイルＰＣに重りを載せるという逆転の発想。思考力が柔軟過ぎてビックリですよ。

ちなみに重りの更に下にある丸い銀のパーツは、強力マグネット。通りでロックも無いのにしっかり閉まるわけですよ。…冷蔵庫のドアかな？

…セロハンテープでくっつけてあるのが手作り感出てますよね。

で、底版に貼っているのが良心を感じさせる放熱板。

指紋が付いていますが、私ではありません。

両面テープか何かで直接貼り付けたようです。

…なにが凄いって、こんな原始的な方法ながら当面の問題は解決出来ている所なんですよね。最もチープな手段を迷わず選択できる強さみたいな物を感じましたよ。

甲乙甲乙にて終了

７日に甲第３ゲージを６割ほど削ったのですがどう見ても鋼材が足り無さそうだったので乙へ。

ゲージは９割ほどに回復してしまったものの第３ゲージはそのままだったのでその日のうちに乙のラスダンへ。

翌日にはギミックも解除し涙目状態にしたのですが…

この状態からクリアできるイベントが有るんですか！

ねぇよ

その後も細々デイリークリアしつつ出撃してみるものの、１回ボス戦をすれば鋼材２０００は飛んでしまう為どうしましょうかと。

結局、５０００円ほど課金し鋼材を１万近く積み増して出撃…の１回目。

うーん。

ちなみにコレ、夜戦開始時。

この後、我が第二艦隊は敵艦隊に対して手も足も出ずＡ勝利にてイベントが終了しました。

…いや、頭を使う最終海域ではありましたが…楽しくは無かったですね。

まず、この艦隊。

乙にした事で投入可能になったアークロイヤルを含め、由良、加賀、足柄を入れています。

この状態で強援軍を要請するとやってくるのは迅鯨率いる潜水艦隊一択。

ちなみに、日進、由良、加賀、アークは水戦／艦戦／彩雲しか積んでおらず戦力外。その代わり、全艦の拡張にボフォーズもしくは三連装機銃集中ＭＡＸも積んでボス戦で航空確保をとっています。

米空母だけカットイン搭載をしているのですが…まあ、正直姫級相手にまともなダメージを出したことは無かったですね。連合艦隊戦の最初は第一艦隊ｖｓ第一艦隊かつ相手の第一艦隊全員が姫級なんですけどね。

曲者は日進で、高速水母かつ４スロットなので採用しましたが、射程が中の為、米空母組は彗星二二型で射程を長にしないと日進の攻撃が先行→米空母の攻撃番が回ってくる前に中破→棒立ち、が多発します。

第二艦隊の仕事は敵の第二艦隊を蹴散らす事。本来はその後の夜戦でボスをＣＩで倒す事なんですが前述の通り…

航空部隊は…Ｗｉｋｉによればボスに集中して、練度が下がると命中率が著しく下がる為に出撃後はつけ直せとありますが…

航空隊の練度上げは実は簡単で、Ｅ４なら基地航空隊をＦマスに出撃、潜水艦単艦（まるゆが一番軽い）の通常艦隊でＤからＥマスに進みＦマス終了後に帰投し続ければ良いだけです。

…が、赤疲労になると潜水艦はともかく基地航空隊は３０分程「休息」にしておかないと疲労が抜けない為、ボス戦→練度のつけ直しで１時間程時間がかかります。

道中撤退率は低いとは言え、１時間に１回のボス戦の為に１隻の潜水艦を使ってひたすら練度上げ作業を行うという苦行…時間の無駄感が半端ないです。

という訳で、１部隊は基地防空、それ以外はＸ２とＹ３に１隊ずつを集中し、無傷の艦隊をボスマスへ送る事にしました。ボス支援は砲撃のみですが、稀に２隻くらい駆逐艦を減らしてくれます。

あとは前述の通りで、ひたすら友軍支援艦隊のＣＩ攻撃がボスに刺さる事を祈るのみ…２回刺さったら倒せました。

…うん、ちなみにウチの時雨さん約２０出撃で１回もボスに攻撃を放った事がありません。

というか、夜戦で攻撃出来た事があまりにも無かったので６番から３番に上げていましたが最後も攻撃できませんでしたね。

…アニメ版の次期主人公らしいですよ

というわけで、運営に用意して頂いた迅鯨潜水艦隊という主人公をひたすらお膳立てするという、ある意味いつものイベントでした。

感想は以前書いたのですが、運営的には１年の内５ヶ月はイベントをやらせたいという考えなんでしょうかね？２０年を振り返ると無駄に長いイベントばかりでしたし、そんな気がします。

あと、今回重爆を配り損ねている気がするのですが、今後この装備の重要度はどのタイミングで増すのでしょうか？次のイベントから…なんて事があったら暴動が起きそうなんですが。

とにかく、疲れるイベントでした。

Python+Kivy 備忘録 Canvas 座標系とマウスクリック編

 先日、今年の抱負で「緊急事態宣言中にＭＯのスケルトンを作るぞー」とは書いたのですが…

思ったよりも早く宣言しちゃいましたね。

そんなわけで、急ピッチで基礎固めをしないとならないのですよ…というわけで。

本プログラムは、クリックを「押した」場所に赤い楕円、「放した」場所に青い楕円を描画するプログラムです。

コード

from kivy.app import App

from kivy.uix.widget import Widget

from kivy.graphics import Color, Ellipse, Line, Rectangle

from kivy.core.window import Window

class ClickInput(Widget):

    def draw_ellipse(self,x,y,r,g,b):

        with self.canvas:

            Color(r,g,b)

            w=self.size[0]

            h=self.size[1]

            Ellipse(pos=(x-w/20,y-h/20),size=(w/10,h/10))

    def on_touch_down(self,touch):

        self.draw_ellipse(touch.pos[0],touch.pos[1],1,0,0)

        print("D:",touch)

    def on_touch_up(self,touch):

        self.draw_ellipse(touch.pos[0],touch.pos[1],0,0,1)

        print("U:",touch)

class InitKivy(App):

    def build(self):

        return ClickInput()

if __name__ == "__main__":

    InitKivy().run()

まず kivy のクライアント領域…というか描画領域、windows で言う所の DC （デバイスコンテキスト：因みにプリンターとかも持っているのでモニターとは限らない）みたいな物は Canvas と言うらしいですね。

この座標系ですが、左下が基点で（０，０）になるそうです。

on_touch_down と on_touch_up はマウスクリックの押下、開放イベントのオーバーライド関数…マウスクリックの押下、開放時についでで呼んでもらう関数です。

で、ここで print している内容ですが

spos は相対座標で、左下を（０．０、０．０）右上を（１．０，１．０）とした実数型。

pos は実際のドット数を示す環境依存でやっぱり左下が０で右上が幅と高さのドット数となります（稀に小数点以下に９９９９…と続く事がありますが）。異なる環境間でやりとりをするなら相対座標、クライアントに描画するなら実座標を使用する事になるでしょう。

draw_ellipse 関数は楕円を描く処理をひとまとめにしたものです。

画面全体の幅と高さに対して１０分の１のサイズで描画しているのですが…。

この Ellipse 関数は楕円であるにも関わらず、基本座標が左下なので、クリックした場所を中心にしたい場合は座標に対して、半径分を引いてやらないといけません。恐らく他の描画命令と歩調を合わせた結果でしょうけど、少し面倒ですね。

尚、機種依存の Canvas の幅と高さのドット数は self.size[0] self.size[1] から取得しています。

描画する楕円の大きさは Canvas の幅と高さ依存なので、ウィンドウの大きさを変えながらクリックする事で、いろんな大きさの円を描きます。

というわけで、クライアントの方の描画処理の練習をしてみました。

次はサーバー側かなあ。あと Python を使ったルート計算や時間の算出など細かい所も解らない事があるので、完成が「１か月後」と言われる宣言解除に間に合うかは微妙ですねえ。

年初の雑記

 あけました。

ええ、寝正月していたらこんな日になっていましたよ。

• 証券口座の話

大昔に自社株の持ち株会に入っていた関係で口座を持っていたのですが、年末までにマイナンバー登録の書類手続きをしてくれと通知が来ていまして。

丁度休みだったので電話してみたのですが

「登録されていますので手続きしなくて大丈夫ですよ」

…書類手続きした記憶がないのですが…どこから登録されたんだ、そのマイナンバー

「今後証券取引をされるご予定はありますか？」

「いや、会社の持ち株会で口座を作っただけなので、十数年ほったらかしてましたし」そもそも財産と呼べる物を持っていない

「では、特定口座がありましたので解約しておきますね」

…口座ってリスクを説明しないで解約できるものなのか？

ちなみに、特定口座というのは証券のやりとりをした際の税金関係の書類を年末調整前に送ってくれる物らしい。

事務手続き面倒だからこの際バッサリ切ったるわ…という事なんでしょうけど、顧客から電話を受けてすかさず自分の利益の為に切ってくるという。

証券取引というものが怖いのか、野村證券が特別なのか。いきなり年初から魔物を見てしまいました。

• Grezoo Electronic 製ノートパソコン続報

ひとまず動いてますが…。充電しながら動作使用していると偶に充電が勝手に切れる事があるようです。満充電しない安全機構かと思いきや、それでバッテリ切れ警告をしてきたりするので、普通に接触不良かもしれません。爆発しなけば良いデス、爆発しなければ

カメラも試してみました。

…うん、このくらいのクオリティなんですが、取り込みがとっても遅いデス。

山岳隊の登頂中継かってくらいにとぎれとぎれの絵になるため、とてもコレで映像中継はできませんね。

※ 1/7 追記

元々軽いゲームとは言え、SUperTuxKart（マリオカートのコピーゲーム）くらいなら余裕で動きます。

そして、衝撃的な事実に気が付きました。

私の買ったこのノート、音が出なかったのですが、イヤホンを刺すとスピーカーから音が出ます。

…と、言う事は…恐らくイヤホンを刺していないとイヤホン側に音の信号が流れているのでしょう。

つまり、イヤホンとスピーカーの切り替え回路が逆に接続されているようです。

流石のチャイナクオリティ。ネタ的に美味しかったので満足です。

• vivo book flip14

前回書いた通り、Blender のアドオン移植ができていないので起動していなかったのですが、流石に初期不良のチェックはしないといけないのでチェックだけ。まあ、正直 Windows10 の認証のくどさに辟易したのですが。ちなみに SSD を換装して Linux Mint にする予定。

で、チェック時に手持ちの Wacom BAMBOO Tip でタッチを試したのですが…相性が悪いのか、設定が悪いのか反応がかなり悪かったです。なんなら指で画を書いた方がマシなレベル。

前述の通り Windows10 で使うつもりがないので設定を詰めるつもりもないのですが、画が画けないなら予定が崩壊するのでなんとかしたい所。

• イベント

…うーん。正直昨年の運営はゲームを良く知らない所にアウトソーシングしてるんじゃないかと思っていましたが…新年クエストはゲームを解っていて放り込んできた〇ソクエストですねえ。

まず、イベントマップをクエストに放り込む事は過去にもあったのですが、当時は次のマップを出すための条件で今で言う所のギミックだったハズ。

クリア後に既に忘れかけている攻略編成をもう一度組めとか言い出すのはどうかと思います。

そもそも、低難度マップで攻略した人ほど有利になるクエストってなんなんでしょうね。

更に輸送マップが中心だったとは言え「札のついていない弱小艦（空母／水母以外）を３隻ずつ計６隻組み込め」…この時点で下手すると詰みます。

３－４も妙に条件が厳しくて、私は軽、雷ｘ２、水母ｘ２、空母で抜けましたが…下手な組み方をするとボスに行く前に燃料が尽きる厄介なマップなんですよねココ。

５－５が入っていないから手加減した、とか言う認識なんでしょうか。Ｅ４削り中断してこんな事やらされると萎えるのですが。

昨年末の時点でイベント突破者が３５％しか居ないと認識した上で投入しているのだから正気を疑います。

• 抱負

毎年達成できないので抱負は書かないのですが…

特にモデリングは、もう無限に課題が沸くので目標を考えません。そりゃあ昔の人が生涯かけて美術に打ち込む訳ですよ。

で、直近の目標は、最近 Python がダレ気味なので、「ＭＯのスケルトン」を組んでみようと思います。恐らく、我が埼玉も遠からず緊急事態宣言がなされるハズで、出た場合、恐らく解除される春までの間に完成させる予定。

…といっても、正月中設計はしましたが、そんなに大仰なものでは無く「自分を作ってログイン」「他人と同じ画面を共有」「動ける」だけ。

サーバー／クライアント含めて１０００行に満たないものになる予定。

それともう一つは

今年はもうすこしマシな誕生日を迎えられるようにしよう。切実に。
